Тіректер

Тіректер

Күш тіректері

«Металлоконструкция» КТО жарық берудің металдық тіректерінің кең спектрін өндіреді. Өндірілетін құрылымдардың биіктігі жобаның ерекшелектіремен айқындалады.

Сыртқы жарықтандыру жөніндегі жобаларды іске асыру үшін төмендегідей мүмкіндік бар:

  • - Сериялық өнімді сатып алу;
  • - Тапсырыс берушінің ТТ бойынша әзірлеу.

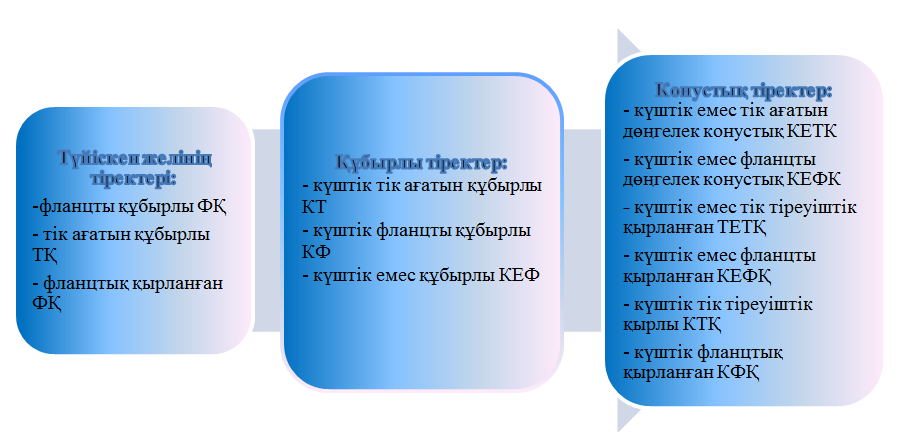

«Металлоконструкция» КТО өндіретін тіректердің түрлері

«Металлоконструкция» Кешендік техникалық орталықтың цехтарында металдық құбырлы, көп қырлы және дөңгелек конустық тіректердің толық циклі жүзеге асырылады, соның ішінде ТЖ үшін.

Металды кесуден бастап дайын тіректерді

ыстық мырыштау әдісімен өңдеуге дейін

Кешендік техникалық орталықтың металды күштік тіректерін әзірлеуге арналған жабдықтары Ресей үшін бірегей болып табылады.

Көшені жарықтандыру, металл тіректерін ұйымдастыру мәселесін шешуде, өзінің төмендегі қасиеттерінің арқасында, алдағы өткен моральдық тұрғыдан ескірген бетондық, ағаштан жасалғандарды ығыстырды:

  • - Төзімділік
  • - Қауіпсіздік
  • - Орнатудың қарапайымдылығы
  • - Пайдаланудағы қарапайымдылық

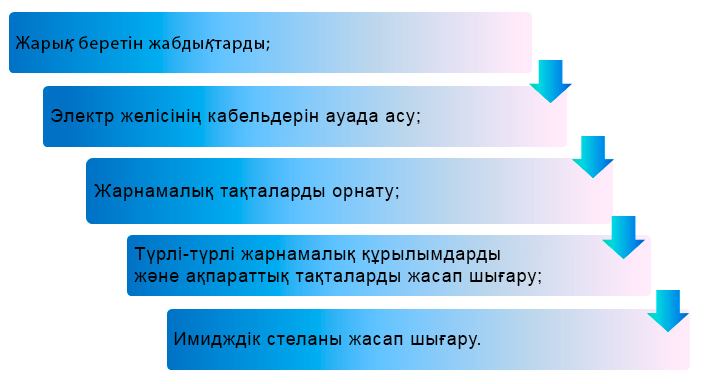

Жарықтандырудың металдан жасалған тіректері мыналар үшін қолданылады:

«Металлоконструкция» КТО тірек ортасын пішіні мен кесілуі бойынша түрлі етіп шығарады:

«Металлоконструкция» КТО түрлі тіректерді өндіру кезінде қолданатын металдың қалыңдығы 3-тен 8 мм-ге дейін. Тірек құрылымы қандай болаттан әзірленетінін мыналар анықтайды:

  • - Жоба;
  • - Құрылымды пайдалану шарттары;
  • - Тапсырыс берушінің қалауы.

«Металлоконструция» Кешендік техникалық орталығы өндіретін тіректердің түрі

Құбырлық күштік тік тіреуіштік тіректер

Құбырлық күштік тік тіреуіштік тіректер

Құбырлардан жасалған болатты дәнекерлік сатылы тіректер КТ

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіндегі барынша көлденең күш салу, кг-мен есептеу

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

СП-400-8,5/10,5-(**)-Ц

400

8500

2000

405

СП-400-8,0/11,0-(**)-Ц

400

8500

2500

429

СП-700-8,5/10,5-(**)-Ц

700

8500

2000

540

СП-700-8,5/11,0-(**)-Ц

700

8500

2500

566

СП-300-9,0/11,0-(**)-Ц

300

9000

2000

316

СП-400-9,0/11,0-(**)-Ц

400

9000

2000

440

СП-700-9,0/11,0-(**)-Ц

700

9000

2000

526

Күштік фланцтік құбырлы тіректер

Күштік фланцтік құбырлы тіректер

Құбырлардан жасалған болатты дәнекерлі құрылымдар

үстел

Тіректің атауы

Кепілдік элементтің атауы

Тіректің жоғарғы нүктесіндегі барынша көлденең күш салу, кг-мен есептеу

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

СФ-300-8,5-(**)-Ц

ЗФ-20/8/Д360-2,5-Ц

300

8500

2500

293

СФ-400-8,5-(**)-Ц

ЗФ-20/12/Д372-2,5-Ц

400

8500

2500

349

СФ-700-8,5/10,5-(**)-Ц

ЗФ-20/8/Д360-2,5-Ц

700

8500

2500

445

СФ-400-9,0-(**)-Ц

ЗФ-20/8/Д360-2,5-Ц

400

9000

2500

389

СФ-700-9,0(**)-Ц

ЗФ-20/12/Д372-2,5-Ц

700

9000

2500

465

СФ-400-11,0-(**)-Ц

ЗФ-24/8/Д360-2,5-Ц

400

11000

2500

608

Күштік тік тіреуішті қырланған тіректер (КТҚ)

Күштік тік тіреуішті қырланған тіректер (КТҚ)

Ұзына бойы тігісі бар болат табақтарынан бүгу арқылы әзірленеді

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

СПГ-400-9,0/11,5-(**)-Ц

400

11500

2500

303

СПГ-700-9,0/11,5-(**)-Ц

700

11500

2500

375

СПГ-1000-9,0/11,5-(**)-Ц

1000

11500

2500

462

СПГ-1300-9,0/11,5-(**)-Ц

1300

11500

2500

531

Күштік флангты қырланған тіректер КФҚ

Күштік флангты қырланған тіректер КФҚ

Ұзына бойы тігісі бар болат табақтарынан бүгу арқылы әзірленеді

үстел

Тіректің атауы

Кепілдік элементтің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу,
кг-мен есептеледі

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

СФГ-400-9,0-(**)-Ц

ЗФ-24/8/Д310-2,5-Ц

400

9000

2500

223

СФГ-700-9,0-(**)-Ц

ЗФ-24/8/Д380-2,5-Ц

700

9000

2500

281

СФГ-400-10,0-(**)-Ц

ЗФ-24/8/Д310-2,5-Ц

400

10000

2500

258

СФГ-700-10,0-(**)-Ц

ЗФ-30/8/Д440-2,5-Ц

700

10000

2500

332

СФГ-1000-10,0-(**)-Ц

ЗФ-30/12/Д440-2,5-Ц

1000

10000

3500

403

СФГ-1300-10,0-(**)-Ц

ЗФ-30/12/Д500-2,5-Ц

1300

10000

3000

463

Күштік емес тік тіреуіштік дөңгелек конустық тіректер КЕТТ

Күштік емес тік тіреуіштік дөңгелек конустық тіректер КЕТТ

Ұзына бойы тігісі бар болат табақтарынан бүгу арқылы әзірленеді

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі, h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

НПК-4,0/5,0-02-Ц

До 60

5000

1000

35

НПК-5,0/6,25-02Ц

До 80

6250

1250

51

НПК-6,0/7,25-02Ц

До 80

7250

1250

62

НПК-7,0/8,5-02Ц

До 150

8500

1250

109

НПК-8,0/9,5-02Ц

До 150

9500

1500

127

НПК-9,0/11,0-02Ц

До 150

11000

2000

155

НПК-10,0/11,5-02Ц

До 150

11500

1500

177

Күштік емес фланцты дөңгелек конустық тіректер

Күштік емес фланцты дөңгелек конустық тіректер

Ұзына бойы тігісі бар болат табақтарынан бүгу арқылы әзірленеді

үстел

Тіректің атауы

Кепілдік элементтің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

НФК-5,0-02-Ц

ЗФ-20/4/к180-1,2-Ц

До 60

5000

1000

35

НФК-6,0-02Ц

ЗФ-20/4/к180-1,2-Ц

До 80

6250

1250

51

НФК-7,0-02Ц

ЗФ-30/4/к230-1,5-Ц

До 80

7250

1250

62

НФК-8,0-02Ц

ЗФ-30/4/к230-1,5-Ц

До 150

8500

1250

109

НФК-9,0-02Ц

ЗФ-30/4/к300-2,0-Ц

До 150

9500

1500

127

НФК-10,0-02Ц

ЗФ-30/4/к300-2,0-Ц

До 150

11000

2000

155

НФК-11,0-02Ц

ЗФ-30/4/к300-2,0-Ц

До 150

11500

1500

177

Күштік емес фланцты қырланған тіректер

Күштік емес фланцты қырланған тіректер

Ұзына бойы тігісі бар болат табақтарынан бүгу арқылы әзірленеді

үстел

Тіректің атауы

Кепілдік элементтің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

НФГ-3,0-02-Ц

ЗФ-16/4/к140-1,0-Л

До 60

3000

1000

20,5

НФГ-4,0-02Ц

ЗФ-16/4/к140-1,0-Л

До 60

4000

1000

27,5

НФГ-5,0-02Ц

ЗФ-20/4/к180-1,0-Л

До 80

5000

1000

43

НФГ-6,0-02Ц

ЗФ-20/4/к180-1,2-Л

До 80

6000

1000

52,5

НФГ-7,0-02Ц

ЗФ-30/4/к230-1,5-Л

До 150

7000

1500

88,4

НФГ-8,0-02Ц

ЗФ-30/4/к230-1,5-Л

До 150

8000

1500

109

НФГ-9,0-02Ц

ЗФ-30/4/к300-2,0-Л

До 150

9000

2000

133

НФГ-10,0(75)-02-Ц

ЗФ-30/4/к300-2,0-Л

До 150

10000

2000

152

НФГ-10,0(100)-02-Ц

ЗФ-30/4/к300-2,0-(2,5)-Л

До 150

10000

2000

174,5

НФГ-11,5(75)-02-Ц

ЗФ-30/4/к300-2,0-(2,5)-Л

До 150

11500

2500

181

НФГ-11,5(100)-02-Ц

ЗФ-30/4/к300-2,0-(2,5)-Л

До 150

11500

2500

211

Күштік емес тік тіреуішті қырланған тіректер

Күштік емес тік тіреуішті қырланған тіректер

Ұзына бойы тігісі бар болат табақтарынан бүгу арқылы әзірленеді

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі, h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

НПГ-3/4,0-02-Ц

До 60

4000

1000

26

НПГ-4/5,0-02-Ц

До 60

5000

1000

33

НПГ-5/6,25-02-Ц

До 80

6250

1250

69

НПГ-8/7,25-02-Ц

До 80

6250

1250

83

НПГ-7/8,5-02-Ц

До 150

8500

1500

106

НПГ-8/9,5-02-Ц

До 150

9500

1500

125

НПГ-9/11,0-02-Ц

До 150

11000

2000

154

НПГ-10(75)/12,0-02-Ц

До 150

11500

1500

160

НПГ-10(100)/12,0-02-Ц

До 150

11500

1500

193

НПГ-11,5/13,5-02-Ц

До 150

13500

13500

307

Күштік емес құбырлы тіректер

Күштік емес құбырлы тіректер

Разборные стальные металлические конструкции, стволы которых выполняются из труб

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіне барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

НП-18/20,5

100

18000

2500

610

НФ-18

100

18000

2500

525

НП-21/23,5

200

21000

2500

915

НФ-21

200

21000

2500

785

Фланцтық құбырлы тіректер ФҚ

Фланцтық құбырлы тіректер ФҚ

Сабақтары құбырлардан әзірленетін сатылы жиналмалы болат құрылымдары

үстел

Тіректің атауы

Кепілдік элементтің атауы

Тіректің жоғарғы нүктесіндегі барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі,
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

ТФ-700-9,0-02-Ц

ЗФ-36/12/д380-2,5-Ц

700

9000

2500

557

ТФ-1000-9,0-02-Ц

ЗФ-36/12/д443-3,0(3,5)-Ц

1000

9000

3000

643

ТФ-1300-9,0-02-Ц

ЗФ-36/12/д470-3,0(3,5)-Ц

1300

9000

3000

774

ТФ-1500-9,0-02-Ц

ЗФ-36/12/д520-3,0(3,5)-Ц

1500

9000

3000

793

ТФ-1800-9,0-02-Ц

ЗФ-36/12/д560-3,0(3,5)-Ц

1800

9000

3000

935

БАЙЛАНЫС ЖЕЛІСІНІҢ ТІРЕКТЕРІ

- Тік тіреуішті құбырлы тіректер

БАЙЛАНЫС ЖЕЛІСІНІҢ ТІРЕКТЕРІ

- Сабақтары құбырлардан әзірленетін сатылы жиналмалы болат құрылымдары

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіндегі барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

ТП-400-9,0/11,0-(**)-Ц

400

9000

2000

578

ТП-1000-9,0/11,5-(**)-Ц

1000

9000

2500

745

ТП-1300-9,0/11,5-(**)-Ц

1300

9000

2800

818

ТП-1800-9,0/11,8-(**)-Ц

1800

9000

2800

1119

ТП-2000-9,0/11,0-(**)-Ц

2000

9000

2000

1059

ТП-2500-9,0/11,5-(**)-Ц

2500

9000

2500

1414

ТП-3000-9,0/11,5-(**)-Ц

3000

9000

2500

1600

ТП-1000-11,0/13,5-(**)-Ц

1000

11000

2500

1306

ТП-1300-13,0/15,5-(**)-Ц

1300

13000

2500

1476

Фланцты қырланған тіректер ФҚТ

Фланцты қырланған тіректер ФҚТ

Сабағы құбырлардан әзірленетін сатылы жиналмалы болат құрылымдары

үстел

Тіректің атауы

Тіректің жоғарғы нүктесіндегі барынша көлденең күш салу, кг-мен есептеледі

Тіректің жер деңгейінен биіктігі
h (мм)

Жерасты бөлігінің биіктігі, h (мм)

Салмағы, кг

ТФГ-700-.9,0-02-Ц

700

9000

2500

405

ТФГ-700-.9,0-02-Ц

1000

9000

3000

470

ТФГ-700-.9,0-02-Ц

1500

9000

3000

640

ТФГ-700-.9,0-02-Ц

1800

9000

3500

690

ТФГ-700-.9,0-02-Ц

2500

9000

3500

765

ТФГ-700-.9,0-02-Ц

3000

9000

3500

825

Металдың тотығуы – металл тіректеріне төнетін жалғыз қауіп. «Металлоконструкция» Кешендік техникалық орталықтың тірек құрылымдарының болаты тотығудан және сыртқы ортаның агрессиясынан ыстық мырыштау әдісімен (ол «Металлоконструкция» КТО-ның цехтарында іске асырылады) қорғалған.

Тіректердің өздерінен басқасы

«Металлоконструкция» Кешендік техникалық орталығы мыналарды өндіреді:

  • - кронштейдер
  • - іргетастың кепілдік бөлшектері (анкерлік және ернемектік)
  • - тіремелер

«Металлоконструкция» КТО-ның Ресейдің барлың өңірлеріндегі, сондай-ақ Қазақстан Республикасы мен Беларусьтық филиалдары мен қоймаларының дамыған жүйесі клиенттердің тапсырыстарын жедел орындауды мүмкін етеді.

ТЖ ЖЕЛІСІНЕ АРНАЛҒАН ТІРЕКТЕР

«Металлоконструкция» кешендік техникалық орталығы ТЖ түйіспелі желісі үшін металдан жасалған күш беруші тіректерді өндіреді:

  • - түтік тәрізді
  • - көп қырлы
  • - дөңгелек конусты

Тіректердің аталмыш түрлерінің функционалды қызметі байланыс желісінің ұстап тұратын және бекітетін құрылғыларын бекіту болып табылады.

Олардың артықшылығы салмақ түсіру қабілетінде қамтылады.

«Металлоконструкция» КТО мыналарды да өндіреді:

  • - ТЖ арналған қатты арқалықтардың ригелі
  • - ТЖ құрылымдарының тіректеріне арналған діңгектер

ТЖ үшін металл діңгектері

  • - Байланыс желісін жүргізу, қалпына келтіру және күрделі жөндеу кезінде қолданылады
  • - Ыстықтай басылған және бүгілген швеллерден әзірленеді
  • - Тотығуға қарсы қабаты – ыстық мырыштау әдісімен
  • - Төмен температура (Б245 маркалы болаттан 40-тан бастап және Б345 маркалы болаттан 65-ке дейін) жағдайларында пайдалануға жарамды
  • - ФТЖКСТ сәйкестік сертификаты бар

Бүгілген швеллерден металдық тіремелік діңгектер

үстел

Қатты көлденең тіректерге арналған металл діңгегі

үстел

Ыстық басылған швеллерден жасалған металл тіремелерінің діңгегі

  • - С245 және С 345 төзімділік классындағы болат
  • - 5264-866-01393674-2012 ТШ
  • - 6226 и Жұмыс құжаттамасы
үстел

Ыстық басылған швеллерден жасалған металды тіремелі діңгектер

үстел

Бүгілген швеллерден жасалған қатты көлденеңдердің тіректеріне металдан жасалған діңгектер

үстел

ТЖ байланыс желісіне арналған қатты көлденеңдердің ригельдері

  • - 5264-845-01393674-07 ТШ
  • - 5254 жұмыс сызбалары
  • - Б345 төзімділік классындағы болат
  • - ФТЖКСТ сертификаты
  • - Ыстық мырыштау әдісімен қорғаныш қабаты
  • - Байланыс желісін жүргізу, қалпына келтіру және күрделі жөндеу кезінде қолданылады.
үстел

Ыстықтай басылған швеллерден жасалған металдық тіремелік діңгектер

  • - Б245 және Б345 төзімділік классының болаты
  • - 5264-866-01393674-2012 ТШ
  • - 6226и Жұмыс құжаттамасы
үстел

ТЖ байланыс желісі үшін қатты арқалығының ригельдері

үстел
